Que sont les Composites à Matrice Céramique (CMC) ?

Les Composites à Matrice Céramique : des matériaux super-héros pour l’industrie de demain.

Légers comme le carbone, résistants comme la céramique, et bien plus encore !

Jusqu’à 3000°C

Température maximale supportée
(vs 1500°C pour l’acier)

1 % = 20 Md€/an

Valeur de l’économie de carburant pour l’aéronautique civile

x 10

Durée de vie supplémentaire par rapport aux matériaux traditionnels dans certains cas

2 à 3 fois plus légers

que l’acier pour une résistance équivalente

performances

Imaginez un matériau aussi léger que le plastique, mais capable de résister à la chaleur d’un moteur de fusée ou à l’usure d’un frein de Formule 1. C’est ça, un CMC !

Les Composites à Matrice Céramique sont une typologie de matériaux déjà éprouvés qui combinent :

La légèreté et la flexibilité des composites (comme la fibre de carbone).

La résistance aux températures extrêmes (jusqu’à 3000°C !) et à la corrosion des céramiques traditionnelles.

La durabilité, la fiabilité et la ténacité acquises grâce à une recherche de plusieurs décennies !

Pourquoi les Composites à Matrice Céramique sont-ils révolutionnaires ?

Ténacité

Résistent aux chocs et aux fissures (contrairement aux céramiques classiques).
Comme un métal, mais sans rouiller.

Légèreté

2 à 3 fois plus légers que l’acier ou le nickel.
Réduction du poids = économie d’énergie.

Résistance thermique

Conservent leurs propriétés jusqu’à 2000-3000°C.
L’acier fond à ~1500°C.

Résistance à la corrosion

Inertes face aux acides, sels, et oxydation.
Idéal pour les milieux agressifs.

Durabilité

Durée de vie prolongée, même dans des conditions extrêmes.
Moins de maintenance = coûts réduits.

Légèreté

Durabilité

Résistent aux chocs et aux fissures (contrairement aux céramiques classiques).
Comme un métal, mais sans rouiller.

2 à 3 fois plus légers que l’acier ou le nickel.
Réduction du poids = économie d’énergie.

Conservent leurs propriétés jusqu’à 2000-3000°C.
L’acier fond à ~1500°C.

Inertes face aux acides, sels, et oxydation.
Idéal pour les milieux agressifs.

Durée de vie prolongée, même dans des conditions extrêmes.
Moins de maintenance = coûts réduits.

Comment les composites à matrice céramique sont-ils fabriqués ?

Des fibres ultra-résistantes sont assemblées en architectures intissées, bobinées, tissées 2D ou 3D (comme un tissu très serré).

Une matrice céramique est injectée pour lier les fibres entre elles.

NB : il est parfois nécessaire d’améliorer les propriétés mécaniques des matériaux en insérant une interphase entre les fibres et la matrice.

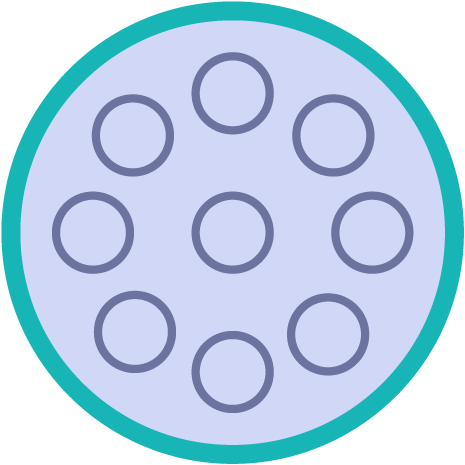

Enfin, pour rendre les CMC propres à l’emploi, il faut les revêtir de couches protectrices, permettant de mieux résister aux agressions thermiques et environnementales.

Comment les composites à matrice céramique sont-ils fabriqués ?

Des fibres ultra-résistantes sont assemblées en architectures intissées, bobinées, tissées 2D ou 3D (comme un tissu très serré).

Une matrice céramique est injectée pour lier les fibres entre elles.

NB : il est parfois nécessaire d’améliorer les propriétés mécaniques des matériaux en insérant une interphase entre les fibres et la matrice.

.

Enfin, pour rendre les CMC propres à l’emploi, il faut les revêtir de couches protectrices, permettant de mieux résister aux agressions thermiques et environnementales.

.

Pourquoi ne voit-on pas encore les Composites à Matrice Céramique partout ?

Leur coût de production est encore élevé (matériaux et procédés complexes), mais les recherches du GDR (CMC)² et de ses partenaires visent à les rendre plus accessibles.

Les Composites à Matrice Céramique sont-ils recyclables ?

C’est un défi actuel ! Des projets sont en cours pour développer des procédés de recyclage (ex : réutilisation des fibres). Cette question a fait l’objet d’un atelier complet en 2025, permettant à la communauté de partager l’état de l’art des connaissances !

Les Composites à Matrice Céramique sont-ils écologiques ?

Absolument ! Leur légèreté permet de :

Réduire les émissions de CO₂ (moins de carburant nécessaire dans les transports).
Allonger la durée de vie des équipements (moins de déchets, moins de remplacements).
Remplacer des matériaux polluants ou critiques (ex : certains métaux lourds).

Le défi : Leur recyclage est encore en développement, mais des projets sont en cours pour créer une économie circulaire autour des CMC.

Peut-on utiliser les Composites à Matrice Céramique dans des applications grand public (voitures, bâtiments, etc.) ?

Oui, et c’est en cours ! Ils sont déjà utilisés pour les freins de Formule 1, voitures haut de gamme (ex : Ferrari) et camions, et comme pièces pour fours industriels. À venir :

Automobile : Pièces de moteur ou carrosserie pour voitures électriques (allègement = plus d’autonomie).
Bâtiment : Revêtements résistants au feu ou aux intempéries.
Électronique : Dissipateurs thermiques pour ordinateurs et smartphones. Conditionnement résistant au feu pour batteries.

Le frein actuel : Le coût, mais les progrès industriels (ex : fabrication additive) devraient rendre les CMC accessibles d’ici quelques années.

Comment les Composites à Matrice Céramique peuvent-ils aider les entreprises à être plus compétitives ?

Les CMC offrent un avantage concurrentiel majeur :

Réduction des coûts : Moins de maintenance, durée de vie prolongée.
Innovation produit : Permettent de concevoir des pièces impossibles avec d’autres matériaux (ex : aubes de turbine plus fines et plus résistantes).
Accès à de nouveaux marchés : Répondent aux exigences de la transition environnementale (ex : décarbonation).
Image « green tech » : Utiliser des CMC, c’est montrer son engagement pour la transition écologique.

Safran a gagné des parts de marché en intégrant des CMC dans ses moteurs, réduisant ainsi les coûts opérationnels pour ses clients.

Pourquoi les Composites à Matrice Céramique sont-ils stratégiques ?

Un premier élément de réponse sur le caractère intrinsèque de ces matériaux :
Caractère céramique :
• Faible densité
• Forte émissivité => température résultant très basse
• Réfractarité
• Forte capacité calorifique => bonne absorption de chaleur
Caractère composite :
• Faible coefficient de dilatation => contraintes thermiques faibles
• Comportement non fragile

Outre les applications précédemment citées, les CMC peuvent jouer un rôle dans la décarbonation de l’industrie, de l’énergie et du transport :
• Amélioration du transfert de chaleur et évitement des pertes
• Contribution à l’arrivée des combustibles verts
• Contribution à l’arrivée de l’hydrogène
• Contribution dans l’ingénierie du nucléaire civil

À quoi servent les Composites à Matrice Céramique ?

Les CMC : des solutions clés pour les défis de demain.

De l’aéronautique à l’énergie, en passant par l’espace…

Aéronautique : réduire le poids, économiser du carburant

Où ?
Vannes, aubes de turbine, freins, échappement turbopropulseurs…

Pourquoi ?
• 1% de carburant économisé = 20 milliards d’euros d’économies pour l’aéronautique civile
• Réduction des émissions de CO₂ grâce à des avions plus légers.

Le moteur LEAP, équipé de CMC, permet à l’Airbus A320neo de consommer 15 % de carburant en moins par rapport aux modèles précédents.

Spatial : résister à l’extrême

Où ?
Boucliers thermiques, tuyères de fusées, grilles pour propulsion ionique…

Pourquoi ?
• Résistance à la rentrée atmosphérique (températures > 2000°C).
• Légèreté = économie de carburant pour les lanceurs.

Les CMC sont utilisés dans les tuyères des fusées Ariane pour résister aux gaz à 3000°C !

Énergie : sécurité et performance

Où ?
Premières parois et couvertures de Tokamak (fusion), gaines de combustible (fission), chemisage de galeries de stockage de déchets.

Pourquoi ?
• Résistance aux neutrons (idéal pour le nucléaire).
• Tolérance aux accidents (ex : type Fukushima).
• Durabilité dans les milieux corrosifs (ex : galeries de stockage de déchets).

Les CMC en SiC/SiC pourraient remplacer le zirconium dans les réacteurs nucléaires de 3e génération, améliorant la sécurité.

Transports terrestres : performance et sécurité

Où ?
Freins (Formule 1), freins et embrayage (GT, camion, ascenseurs), conduits d’échappement et protection thermique.

Pourquoi ?
• Freinage ultra-performant (résistance à 800°C).
• Réduction du poids = meilleure tenue de route.

Les freins en C/C (carbone-carbone) équipent toutes les monoplaces de Formule 1 !

Industrie : durabilité et efficacité

Où ?
Soles de fours, outillages, creusets, échangeurs thermiques, brûleurs radiants…

Pourquoi ?
• Résistance à la corrosion
• Longévité = moins de remplacements coûteux.

Dans l’industrie verrière, les CMC permettent de fabriquer des creusets qui durent 10 fois plus longtemps que les matériaux traditionnels.

Aéronautique : réduire le poids, économiser du carburant

Où ?
Vannes, aubes de turbine, freins, échappement turbopropulseurs…

Pourquoi ?
• 1% de carburant économisé = 20 milliards d’euros d’économies pour l’aéronautique civile
• Réduction des émissions de CO₂ grâce à des avions plus légers.

Le moteur LEAP, équipé de CMC, permet à l’Airbus A320neo de consommer 15 % de carburant en moins par rapport aux modèles précédents.

Spatial : résister à l’extrême

Où ?
Boucliers thermiques, tuyères de fusées, grilles pour propulsion ionique…

Pourquoi ?
• Résistance à la rentrée atmosphérique (températures > 2000°C).
• Légèreté = économie de carburant pour les lanceurs.

Les CMC sont utilisés dans les tuyères des fusées Ariane pour résister aux gaz à 3000°C !

Énergie : sécurité et performance

Où ?
Premières parois et couvertures de Tokamak (fusion), gaines de combustible (fission), chemisage de galeries de stockage de déchets.

Pourquoi ?
• Résistance aux neutrons (idéal pour le nucléaire).
• Tolérance aux accidents (ex : type Fukushima).
• Durabilité dans les milieux corrosifs (ex : galeries de stockage de déchets).

Les CMC en SiC/SiC pourraient remplacer le zirconium dans les réacteurs nucléaires de 3e génération, améliorant la sécurité.

Transports terrestres : performance et sécurité

Où ?
Freins (Formule 1), freins et embrayage (GT, camion, ascenseurs), conduits d’échappement et protection thermique.

Pourquoi ?
• Freinage ultra-performant (résistance à 800°C).
• Réduction du poids = meilleure tenue de route.

Les freins en C/C (carbone-carbone) équipent toutes les monoplaces de Formule 1 !

Industrie : durabilité et efficacité

Où ?
Soles de fours, outillages, creusets, échangeurs thermiques, brûleurs radiants…

Pourquoi ?
• Résistance à la corrosion
• Longévité = moins de remplacements coûteux.

Dans l’industrie verrière, les CMC permettent de fabriquer des creusets qui durent 10 fois plus longtemps que les matériaux traditionnels.

Enjeux globaux auxquels tendent à répondre les Composites à Matrice Céramique

Souveraineté et indépendance

Développement d’une filière européenne de production de CMC pour réduire la dépendance aux importations.

Retours sur Investissement

Réduction des coûts de maintenance et allongement de la durée de vie des équipements grâce à leur résistance exceptionnelle.

Emploi et Industrie

Création d’emplois hautement qualifiés dans les secteurs aéronautique, de l’énergie et du spatial, et dynamisation de l’industrie française.

Défense et Sécurité

Renforcement de la résistance des équipements militaires (boucliers thermiques, pièces de missiles) et la sécurité des infrastructures critiques.

Environnement et Transition Énergétique

Réduire les émissions de CO₂ grâce à des matériaux légers (transports) et durables (énergie, nucléaire).

« Si l’activité des CMC a connu un certain plateau entre les années 2000 et 2010, un net regain d’intérêt est à noter, tant sur la partie des niveaux élevés de maturité technologique que sur celui de la recherche et du développement. Le marché mondial des CMC s’évalue à environ 15 Md US$ par an, et le taux de croissance annuel consolidé est entre 8 à 10 % par an régulièrement ! »

Gérard L. Vignoles – Directeur du GDR

« Les CMC nous permettent de concevoir des moteurs plus légers, plus puissants et plus durables. C’est un atout majeur pour l’aéronautique de demain. »

Eric Bouillon – Safran

« Aujourd’hui, on ne peut pas envisager des solutions hypersoniques sans intégrer de CMC. Vous pouvez essayer, ce n’est pas possible ! »

Patrick Hourquebie – CEA DAM

La recherche sur les Composites à Matrice Céramique

Repousser les limites des CMC : les défis de la recherche.

De la recherche aux applications industrielles

Les grands axes de recherche sur les Composites à Matrice Céramique

Objectif : rendre les CMC plus performants, moins chers, et plus faciles à produire.

Les grands axes de recherche sur les Composites à Matrice Céramique

Objectif : rendre les CMC plus performants, moins chers, et plus faciles à produire.

Fabrication des fibres

Enjeu : produire des fibres haute performance à coût compétitif.

Exemples de projet : collaboration avec l’IRCER pour des fibres Si-B-C-N.

Optimisation des procédés

Enjeu : réduire les coûts et temps de production (ex : CVD/CVI, PIP).

Exemples de projet : procédés innovants comme la DLI-MOCVD.

Interphases et revêtements

Enjeu : améliorer la résistance mécanique et la protection thermique.

Exemples de projet : revêtements EBC/TBC (Environmental Barrier Coatings).

Modélisation

Enjeu : simuler les comportements physiques pour optimiser les designs.

Exemples de projet : outils de dynamique moléculaire (PyroMaN).

Recyclage

Enjeu : développer des procédés de recyclage pour une économie circulaire.

Exemples de projet : projets en cours avec le CEA et Saint-Gobain.

Procédés de fabrication des Composites à Matrice Céramique

Comment passe-t-on de la fibre au matériau final ?

Procédés de fabrication des Composites à Matrice Céramique

Comment passe-t-on de la fibre au matériau final ?

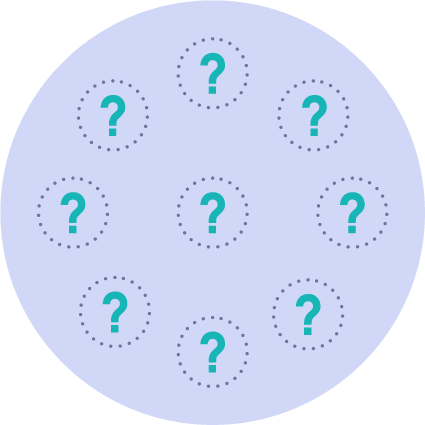

1 - Préparation des fibres

Fibres de carbone, carbure de silicium (SiC), ou oxydes (alumine, mullite).
Défis : Coût élevé, concurrence internationale (Japon, USA).

3

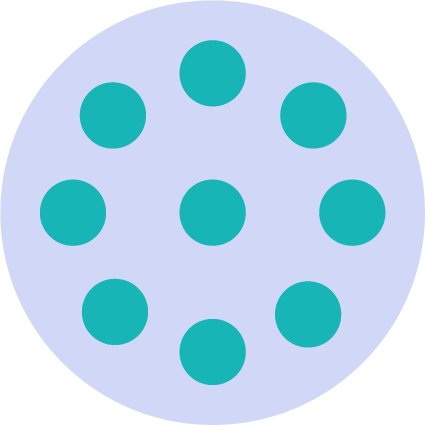

2 - Création de la préforme

Assemblage des fibres en intissés, bobinés, tissages, tresses, tissus 3D.

3

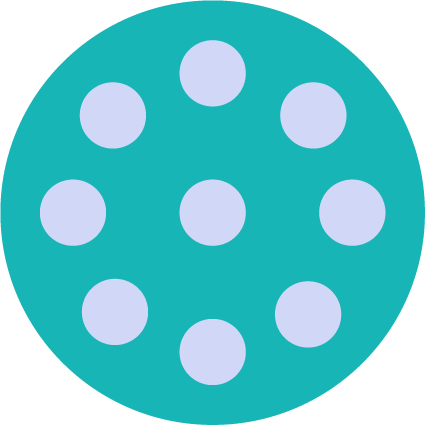

3 - Infiltration de la matrice

Méthodes :
Slurry Casting : Imprégnation par une pâte céramique puis cuisson (frittage).
PIP (Polymer Infiltration and Pyrolysis) : Imprégnation par un polymère puis cuisson.
CVI (Chemical Vapor Infiltration) : Dépôt gazeux (précis mais lent).
Melt Infitration : infiltration de métaux fondus

Défis : Homogénéité, réduction des porosités.

3

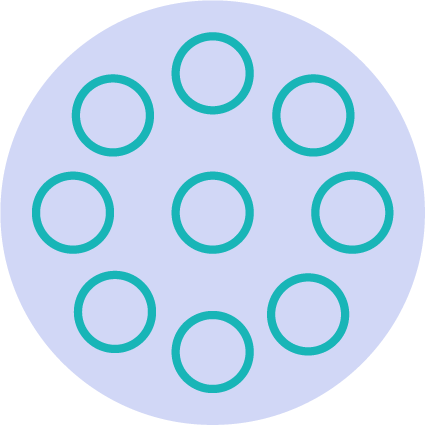

4 - Ajout d’une interphase

Couche lamellaire (ex : nitrure de bore) pour absorber les chocs et éviter la propagation des fissures.

3

5 - Ajout d'un revêtement protecteur

EBC (Environmental Barrier Coating) : Protection contre l’oxydation.

TBC (Thermal Barrier Coating) : Isolation thermique.
